CE604
CE604は、2系統のDVI信号、USBキーボード/マウスの信号およびオーディオ信号をカテゴリ5e/6ケーブル2本で延長し、最大60m離れた場所でデュアルディス
プレイに出力できるKVMエクステンダーです。
CE604
USB DVIデュアルディスプレイ カテゴリ5e KVMエクステンダー （1024×768@60m）
CE604は、2系統のDVI信号、USBキーボード/マウスの信号およびオーディオ信号をカテゴリ5e/6ケーブル2本で延長し、最大60m離れた場所でデュアルディス
プレイに出力できるKVMエクステンダーです。
また、RS-232シリアルチャンネルを搭載しているので、シリアルターミナルやタッチパネル、バーコードスキャナのようなシリアルデバ
イスも接続することができます。さらに、最先端のPCウェイクアップ機能に対応しているので、リモートコンソールからローカル側にある
PCを起動することができます。CE604を使用すると、ローカルコンピューターとリモートコンソール間を移動する必要がなくなるので、
作業を効率よく、柔軟に行うことができます。
CE604は、コンソールは作業するのに都合のいい場所に置いておき、PCなどのシステムは埃などがある厳しい環境から離れた安全な場所
に設置する必要がある場合に非常に便利です。また、低コストで、金融や個人情報などの重要なデータをセキュアなデータセンターに保管しな
がらも、リモートからシステムにアクセスできるようにすることもできます。
Web通販価格：￥155,870- ATEN製品 10000円以上のご購入で送料
無料です。
特長
- カテゴリ5eケーブル2本でローカルユニットとリモートユニットを最大60ｍ延長可能
- 1本のカテゴリ5eケーブルでスピーカー、キーボード、マウス、DDCとDVI信号1系統を送信し、もう1本のカテゴリ5eケーブルでRS-232、マイクロフォンおよび DVI信号1系統を送信
- デュアルディスプレイ対応（ビデオ出力ポートを2ポート搭載したPC）
- オーディオ対応 - ステレオスピーカーおよびマイクロフォン対応
- EDIDの選択が可能 - ATENプリセットEDIDまたはリアルEDID（モニターのEDID情報をCE604経由でそのままソースデバイスに通信）
- プッシュボタンまたはホットキーを使用したPCウェイクアップ機能対応
- RS-232シリアルチャンネル - シリアルターミナルやタッチパネル、バーコードスキャナーのようなシリアルデバイスを接続可能（ボーレート最大9600bps)
- ATENのデュアルディスプレイKVMスイッチ（CS1642A/CS1644AやCS1762A/CS1764A）に対応
- 解像度 - 最大1,920×1,200@60Hz(30m)、1,024×768@60Hz(60m)
- 手動補正調節機能で、延長距離によるビデオ信号の品質低下を補正して調節することが可能
- 8KV/15KV静電放電防止機能(接触電圧8KV、空中電圧15KV）および2KVサージ保護機能搭 載
- ※ 本製品はHDCPに対応していません。
構成図
同梱品
- （CE604の同梱品）
- 2L-7D02U(1.8m)×1
- DVIケーブル×1
- 電源アダプター×2
- ラックマウントキット×1
- クイックスタートガイド×1
仕様
| Function | CE604L | CE604R |
| コンピューター接続数 | ||
| ダイレクト | 1 | - |
| コンソール接続数 | ||
| リモート | - | 1 |
| コンピューター側対応インターフェース | キーボード/マウス：USB | - |
| コンソール側対応インターフェース | - | キーボード/マウス：USB |
| コネクター | ||

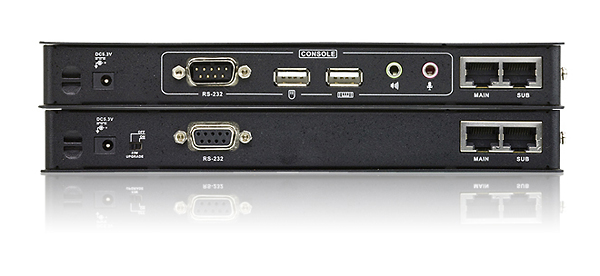

| KVMポート | キーボード/マウス：USBタイプB メス×1 モニター：DVI-D メス×2 スピーカー：ステレオミニジャック×1 マイクロフォン：ステレオミニジャック×1 |
- |
| コンソールポート | - | キーボード：USBタイプA メス×1 マウス：USBタイプA メス×1 モニター：DVI-D メス×2 スピーカー：ステレオミニジャック×1 マイクロフォン：ステレオミニジャック×1 |
| RS-232 | DB-9ピン メス×1 | DB-9ピン オス×1 |
| 電源 | DC電源ジャック×1 | DC電源ジャック×1 |
| ユニット間 | サブ/メイン：RJ-45×2 | サブ/メイン：RJ-45×2 |
| スイッチ | ||
| 画質補正 | - | 8段階スイッチ×2 |
| ファームウェアアップグレード | スライドスイッチ×1 | - |
| プッシュボタン | ||
| ウェイクアップボタン | - | プッシュボタン×1 |
| LED | ||
| リンク | グリーン×1 | グリーン×1 |
| 電源 | グリーン×1 | グリーン×1 |
| エミュレーション | ||
| キーボード/マウス | USB | USB |
| 解像度 | 1,920×1,200@60Hz(30m)、 1,024×768@60Hz(60m) |
1,920×1,200@60Hz(30m)、 1,024×768@60Hz(60m) |
| 最大延長距離（解像度） | 60m（1,024×768@60Hz） | 60m（1,024×768@60Hz） |
| 電源入力 | ||
| 電源アダプター | 型番：0AD8-0605-24EGまたは0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V / 2.4A |
型番：0AD8-0605-24EGまたは0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V / 2.4A |
| 消費電力 | DC5.3V:2.88W:18BTU DC5.3V:2.35W:15BTU |
DC5.3V:2.88W:18BTU DC5.3V:2.35W:15BTU |
| 動作環境 | ||
| 動作温度 | 0～50°C | 0～50°C |
| 保管温度 | -20～60°C | -20～60°C |
| 湿度 | 0～80% RH、結露なきこと | 0～80% RH、結露なきこと |
| ケース | ||
| ケース材料 | メタル | メタル |
| 重量 | 0.49 kg ( 1.08 lb ) | 0.49 kg ( 1.08 lb ) |
| サイズ(W×D×H) | 202×86×25 mm | 202×87×25 mm |
| 同梱品 | （CE604の同梱品） 2L-7D02U(1.8m)×1 DVIケーブル×1 電源アダプター×2 ラックマウントキット×1 クイックスタートガイド×1 |
（CE604の同梱品） 2L-7D02U(1.8m)×1 DVIケーブル×1 電源アダプター×2 ラックマウントキット×1 クイックスタートガイド×1 |
