CE774
USB VGAデュアルディスプレイ カテゴリ5e KVMエクステンダー (1600×1200@150m)

CE774は、2系統のVGA信号およびUSBキーボード/マウスの信号をカテゴリ5e/6ケーブル2本で延長し、最大150m離れた場所でデュアルディスプレイに出力できるKVMエクステンダーです。
コンソールはローカル・リモートの各ユニットに接続できるため、どちらからでもコンピューターを操作することができます。また、リモートコンソールからプッシュボタンを押すだけで、ローカルコンピューターにRS-232経由で電源を投入することもできます。


Web通販価格:¥123,900-(税別) ATEN製品 10000円以上のご購入で送料無料です。


お見積り・お問い合わせはこちら




特長

  • デュアルディスプレイ対応 - 2系統のビデオ出力信号をカテゴリ5e/6ケーブル2本で最大300m離れた場所まで延長し2台のディスプレイに出力
  • デュアルコンソール操作 - USBキーボード・マウスとモニターを使ってローカルとリモートの両方からコンピューターの操作が可能
  • デスキュー機能 - 距離に応じて、信号の強さとRGB各色のタイミングのずれを自動補正
  • PC遠隔起動 - リモートコンソールからプッシュボタンを押すだけで、ローカルコンピューターにRS-232経由で電源投入可能
  • 解像度 -1,920×1,200@60Hz(150m)、1,280×1,024@60Hz(300m)
  • 自動ゲイン調節 - 距離に応じて信号の強さを自動調節
  • オンスクリーンディスプレイ - 直感的に操作できるOSDメニューでビデオ画質を簡単調整
  • RS-232対応 - シリアルターミナルや、タッチパネルやバーコードスキャナー等のシリアルデバイスの接続が可能
  • 8KV/15KV静電放電防止機能搭載 (接触電圧8KV、空中電圧15KV)
  • Sun/Macキーボードエミュレーション対応※1,2
  • ワイド画面のフォーマットに対応※3
  • ※1 PC/ATキーボードでもキーの組み合わせでSun/Macキーボードの特殊キー入力が可能。
  • ※2 Sun/Mac用キーボードも使用可能です。(Windowsマシンでは特殊キーが効きません)
  • ※3 ワイド画面からのEDIDデータは、ローカル側のビデオ出力ポートから送出されます。ワイド画面用モードやワイド画面対応のディスプレイの場合には、モニターをローカル側のビデオ出力ポートに接続するか、ATENのEDIDエミュレーター(型番2A-130G)をお使いください。



構成図



同梱品

  • (CE774の同梱品)
  • 2L-5302U(1.8m)×1
  • VGAケーブル×1
  • 電源アダプター×2
  • ラックマウントキット×1
  • クイックスタートガイド×1



特長

Function CE774L CE774R
コンピューター接続数
ダイレクト 1 -
コンソール接続数
ローカル 1 -
リモート - 1
コンピューター側対応インターフェース キーボード/マウス:USB -
コンソール側対応インターフェース キーボード/マウス:USB キーボード/マウス:USB

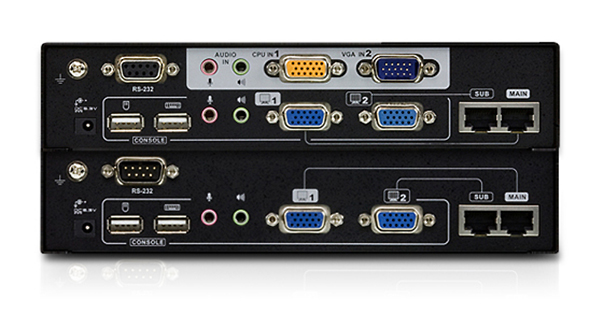

コネクター
KVMポート キーボード/マウス/モニター:SPHD メス(イエロー)×1
スピーカー:ステレオミニジャック×1
マイク:ステレオミニジャック×1
ミニD-Sub 15ピン オス×1
-
コンソールポート キーボード:USBタイプA メス×1
マウス:USBタイプA メス×1
モニター:ミニD-Sub 15ピン メス×2
スピーカー:ステレオミニジャック×1
マイク:ステレオミニジャック×1
キーボード:USBタイプA メス×1
マウス:USBタイプA メス×1
モニター:ミニD-Sub 15ピン メス×2
スピーカー:ステレオミニジャック×1
マイク:ステレオミニジャック×1
RS-232 DB-9ピン メス×1 DB-9ピン オス×1
電源 DC電源ジャック×1 DC電源ジャック×1
ユニット間 メイン:RJ-45×1
サブ:RJ-45×1
メイン:RJ-45×1
サブ:RJ-45×1
スイッチ
操作モード選択 プッシュボタン×1 プッシュボタン×1
PCウェイクアップ - プッシュボタン×1
ビデオ出力ポート選択 - スライドスイッチ×1
ビデオゲインチューナー - 調節ツマミ×1
ビデオ補正チューナー - 調節ツマミ×1
RGBチューナー - -
LED
ローカル グリーン×1 -
リモート グリーン×1 グリーン×1
リンク - グリーン×1
エミュレーション
キーボード/マウス USB USB
解像度 1,920×1,200@60Hz(30m)、
1,600×1,200@60Hz(150m)
1,920×1,200@60Hz(30m)、
1,600×1,200@60Hz(150m)
最大延長距離(解像度) 150m (1,600×1,200@60Hz) 150m (1,600×1,200@60Hz)
電源入力
電源アダプター 型番:0AD8-0605-24EGまたは0AD8-0605-24MG
入力:AC 100V~240V 50/60Hz
出力:DC5.3V 2.4A
型番:0AD8-0605-24EGまたは0AD8-0605-24MG
入力:AC 100V~240V 50/60Hz
出力:DC5.3V 2.4A
消費電力 DC5.3V:3.83W:22BTU
DC5.3V:5.73W:31BTU
DC5.3V:3.83W:22BTU
DC5.3V:5.73W:31BTU
動作環境
動作温度 0~50°C 0~50°C
保管温度 -20~60°C -20~60°C
湿度 0~80% RH、結露なきこと 0~80% RH、結露なきこと
ケース
ケース材料 メタル メタル
重量 0.69 kg ( 1.52 lb ) 0.69 kg ( 1.52 lb )
サイズ(W×D×H) 200×77×42 mm 200×77×42 mm
同梱品 (CE774の同梱品)
2L-5302U(1.8m)×1
VGAケーブル×1
電源アダプター×2
ラックマウントキット×1
クイックスタートガイド×1
(CE774の同梱品)
2L-5302U(1.8m)×1
VGAケーブル×1
電源アダプター×2
ラックマウントキット×1
クイックスタートガイド×1
