CS1798
8ポート USB HDMI KVMスイッチ

CS1798は、USB・HDMIインターフェースに対応したサーバーを切り替えることのできるラックマウントKVMスイッチです。単体では最大8台、3段階のカスケード 接続では最大512台のサーバーを切り替えることができます。2ポートUSB2.0ハブ機能により、USBデバイスをこれらのサーバー間で共 有できます。

本製品は、CG製作、映像編集、また金融業界や交通管制の場面などで幅広く活用することができます。


Web通販価格:¥142,010- ATEN 製品 10000円以上のご購入で送料無料です。

お 見積り・お問い合わせ ご 注文はこちら

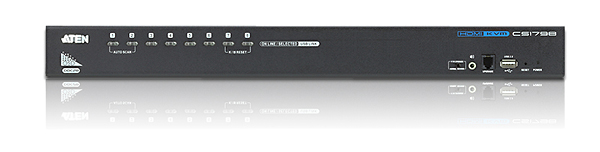

CS1798

CS1798

CS1798





特長

  • HDMIタイプのコンピューター8台とUSB2.0デバイス2台を、1箇所のUSBコンソールから切り替えて操作可能
  • HDMI準拠
  • 最大3段階のカスケード接続に対応 - 最大512台のコンピューターを操作可能*1
  • マルチディスプレイ機能 - CS1798を最大8台接続して、コンピューター(最大7台)を切り替えてマルチディスプレイ(最大8画面)に出力(デュアル/トリプル/クワッド/マルチディスプレイ)*2
  • USB2.0ハブを2ポート搭載。USB2.0仕様準拠
  • ポート切替方法 - フロントパネルのプッシュボタン、ホットキー、多言語OSD
  • KVM、USBは個別切替に対応*3
  • OSDバックアップ/リストア機能 - アドミニストレーターは本製品の設定やユーザー設定情報をバックアップすることが可能
  • ビデオダイナシンク(ディスプレイエミュレーション) - ブート時のディスプレイ問題を回避し、ポート切替時の解像度を最適化するATENの独自機能搭載
  • 解像度 - 最大1080p、1,920×1,200@60Hz
  • ワイド画面解像度対応
  • オーディオ対応 - ベースレスポンスに優れた2.1chサラウンドオーディオ出力
  • アクセスしやすいように、フロントパネルにコンソールオーディオポートを配置
  • オートスキャンモード - 製品に接続された特定のコンピューターを自動的に切替表示
  • HDCP準拠
  • マルチプラットフォーム対応 - Windows、Linux、Mac、Sun
  • コンソールマウスポートエミュレーション/バイパス機能対応で、ほとんどのマウスドライバーと多機能マウスに対応
  • キーボードエミュレーション機能 - 選択されていないポートのコンピューターもエラーなく起動
  • Mac/Sunキーボードエミュレーション対応*4,5
  • 多言語OSD対応 - 日本語、英語、ドイツ語、中国語(繁体字/簡体字)、スペイン語、ロシア語、フランス語
  • 多言語キーボードマッピング - 日本語、英語(アメリカ/イギリス)、ドイツ語(ドイツ/スイス)、フランス語、スペイン語、イタリア語、ロシア語、ハンガリー語、スウェーデン語、韓国語、中国語(繁体 字/簡体字)対応
  • ファームウェアアップグレード対応
* 1.CS1798は、配下にCS1798のみカスケード接続できます。
* 2.カスケード接続の場合、この構成はご利用になれません。
* 3.個別切替を行う場合は、マウスエミュレーション機能を有効にする必要があります。
* 4.PC/ATキーボードでもキーの組み合わせでSun/Macキーボードの特殊キー入力が可能。
   Mac・SunコンピューターはUSB接続に対応していること。
* 5.Mac・Sun用キーボードも使用可能です。(Windowsマシンでは特殊キーが効きません)





構成図

CS1798



同梱品

  • 2L-7D02UH×2
  • ファームウェアアップグレードケーブル×1
  • 電源アダプター×1
  • フットパッドセット(4pcs)×1
  • ラックマウントキット×1
  • クイックスタートガイド×1



特長

コンピューター接続数
ダイレクト 8
最大 512(カスケード接続)
コンソール接続数
ローカル 1
コンピューター側対応インターフェース USB
コンソール側対応インターフェース USB
ポート選択 OSD、ホットキー、プッシュボタン
コネクター
コンソールポート キーボード:USBタイプA メス×1
マウス:USBタイプA メス×1
モニター:HDMI メス×1
スピーカー:ステレオミニジャック×2(フロント側×1、リア側×1)
KVMポート キーボード/マウス:USBタイプB メス×8
モニター:HDMI メス×8
スピーカー:ステレオミニジャック×8
ファームウェアアップグレード RJ-11×1
USBハブ USB2.0:USBタイプAメス×2(フロント側×1、リア側×1)
電源 DC電源ジャック×1
スイッチ
ポート選択 プッシュボタン×8
リセット ピンホール型スイッチ×1
ファームウェアアップグレード スライドスイッチ×1
LED
オンライン/選択 オレンジ×8
USBリンク グリーン×8
電源 ダークグリーン×1
エミュレーション
キーボード/マウス USB
最大解像度 1080p / 1,920×1,200@60Hz
スキャンインターバル 1~255秒 / 5秒(デフォルト)
電源入力
電源アダプター 型番:0AD8-8005-40EGまたは0AD8-8005-40MG
入力:AC100V~240V 50/60Hz
出力:DC5V、4A
消費電力 12 W
動作環境
動作温度 0~50°C
保管温度 -20~60°C
湿度 0~80% RH、結露なきこと
ケース
ケース材料 メタル
重量 3.49 kg ( 7.69 lb )
サイズ(W×D×H) 433×258×44 mm
同梱品 2L-7D02UH×2
ファームウェアアップグレードケーブル×1
電源アダプター×1
フットパッドセット(4pcs)×1
ラックマウントキット×1
クイックスタートガイド×1
対応KVMケーブル 《HDMI KVMケーブル》
2L-7D02UH (1.8m)
カスケード対応製品 CS1798
