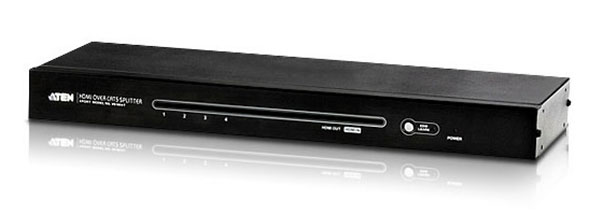

VS1804T
HDMI 4分配送信器(4K対応)

VS1804Tは、1系統の入力ソースに含まれるHDMIマルチメディアコンテンツとHDCP情報を4台のディスプレイに分配・延長できるHDMI 4分配送信器です。

高精細なビデオやオーディオを1対多で配信するシステムにおいて、VS1804TはHDMIソースデバイスからのマルチメディアコンテンツをツイストペアケーブルで延長して、受信側にATEN HDMIレシーバーを使用することで複数のディスプレイにリアルタイムで分配・転送します。

また、VS1804Tは最大60m離れた場所に設置されたディスプレイへの出力が可能であるため、デジタルサイネージやHDMIディスプレイの設置でカスタマイズが必要な場合にも柔軟に対応することができます。
このため、VS1804Tは、以下のようにHDMIコンテンツを複数の場所に分配するシーンに理想的な製品です。
・店頭または展示会におけるデジタルサイネージ
・公共の場における情報配信(ニュース、飛行機・列車の時刻表や運行状況表示)
・スポーツの大会
・映画館や講堂
・教室や企業の訓練施設

※対応レシーバーはVE800R、VE800AR、VB802です。




終息しました

お見積り・お問い合わせはこちら







特長

  • 1系統のHDMIビデオ信号をツイストペアケーブルで8系統に延長分配
  • ディスプレイを最大60m延長可能
  • HDMI(3D, Deep Color)
  • Dolby True HDおよびDTS HD Master Audio対応
  • ローカルユニットにもHDMI出力ポートを1ポート搭載
  • HDCP準拠
  • 相互接続されたHDMIデバイスはCEC(Consumer Electronics Control)により1台のリモコンで操作が可能
  • 双方向性通信RS-232シリアルリモートポート搭載で、ハイエンドコントローラーからの制御が可能
  • 3段階のデイジーチェーン接続に対応
  • 対応解像度 - HDTV解像度 480p、720p、1080i、1080p(1,920×1,080)
  • EDIDモードはデフォルト/学習/ポート1から選択可能
  • ラックマウント対応
  • ※ VS1804T/VS1808Tのアプリケーション操作マニュアルは、弊社のWebサイトからダウンロード可能です(www.atenjapan.jp)
  • * 長距離伝送の場合、弊社 Cat5eケーブルのご使用を推奨致します。
  • * ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。



構成図



同梱品

  • 電源アダプター×1
  • フットパッド(4pcs)×1
  • ラックマウントキット×1
  • クイックスタートガイド×1





機能

モニター接続数 ローカル側:1
リモート側(レシーバーとのダイレクト接続):4
ビデオ入力
インターフェース HDMIタイプA メス×1
インピーダンス 100 Ω
最大距離 ソースデバイスとの最大距離:2 m
ビデオ出力
インターフェース ローカル側:HDMIタイプA メス×1
リモート側:TMDS:RJ-45×4
      DDC:RJ-45×4
インピーダンス 100 Ω
オーディオ
入力 HDMIタイプA メス×1
出力 ローカル側:HDMIタイプA メス×1
制御
RS-232 コネクター: DB-9ピン メス×1
ボーレート/プロトコル:
ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無
ビデオ
解像度/距離 最大1080p (40 m)、 1080i (60 m)
最大データ伝送速度 6.75 Gbps
最大ピクセルクロック 225 MHz
規格準拠 HDMI(3D、Deep Color)、HDCP、CEC
最大距離 60 m(1080i)
EDID設定 デフォルト / ポート1 / 学習
スイッチ
選択 EDIDモード選択:イコライザースライダー×1
EDID学習ボタン:プッシュボタン×1
LED
ステータス HDMI入力:グリーン×1
HDMI出力:グリーン×1
ライン出力:グリーン×4
EDID学習:グリーン/レッド×1
電源 グリーン×1
電源入力
電源アダプター 型番:0AD8-0605-24EGまたは0AD8-0605-24MG
入力:AC 100~240V 50/60Hz
出力:DC5.3V 2.4A
コネクター
電源 DC電源ジャック×1
消費電力 DC5.3V:5.2W:24BTU
動作環境
動作温度 0~50°C
保管温度 -20~60°C
湿度 0~80% RH、結露なきこと
ケース
ケース材料 メタル
重量 2.10 kg ( 4.63 lb )
サイズ(W×D×H) 438×158×44 mm
同梱品 電源アダプター×1
フットパッド(4pcs)×1
ラックマウントキット×1
クイックスタートガイド×1
対応ATEN製品
対応レシーバー VE800AR、VB802
対応ケーブル 《HDMIケーブル》
2L-7D02H-1(2m)

《カテゴリ5eケーブル》
2L-BU5Exxxシリーズ
