CS17916
16ポート USB HDMI KVMスイッチ
CS17916は、USB・HDMIインターフェースに対応したサーバーを切り替えることのできるラックマウントKVMスイッチです。単体では最大16台、2段階のカス
ケード接続では最大256台のサーバーを切り替えることができます。2ポートUSB2.0ハブ機能により、USBデバイスをこれらのサーバー
間で共有できます。
さらに、コンピューターが複数のビデオカードを搭載している場合、最大8台の本製品をUSBケーブルで接続すれば、マルチディスプレイ(最大
8画面)によるビデオ出力が可能な「マルチディスプレイ機能」に対応。ビデオ出力の比較・分析・監視に便利なこの機能は、作業環境を大幅に単
純化できます。また、本製品は接続コンピューターへのアクセス方法として、OSD(オンスクリーンディスプレイ）機能を搭載しています。他に
もOSD機能にはバックアップ・リストア機能が含まれているので、必要に応じて設定内容の保存やバックアップができます。マルチメディアキー
ボードおよびオーディオにも対応しています。
本製品は、CG製作、映像編集、また金融業界や交通管制の場面などで幅広く活用することができます。
Web通販価格：￥253,770- ATEN製品 10000円以上のご購入で
送料無料です。
特長
- HDMIタイプのコンピューター16台とUSB2.0デバイス2台を、1箇所のUSBコンソー ルから切り替えて操作可能
- HDMI準拠
- 最大2段階のカスケード接続に対応 - 最大256台のコンピューターを操作可能
- マルチディスプレイ機能 - CS17916を最大8台接続して、コンピューター(最大15台)を切り替えてマルチディスプレイ(最大8画面）に出力（デュアル/トリプル/クワッド/マルチディスプレ イ）*1
- USB2.0ハブを2ポート搭載。USB2.0仕様準拠
- ポート切替方法 - フロントパネルのプッシュボタン、ホットキー、多言語OSD
- KVM、USBは個別切替に対応*2
- OSDバックアップ/リストア機能 - アドミニストレーターは本製品の設定やユーザー設定情報をバックアップすることが可能
- ビデオダイナシンク(ディスプレイエミュレーション) - ブート時のディスプレイ問題を回避し、ポート切替時の解像度を最適化するATENの独自機能搭載
- 解像度 - 最大1080p、1,920×1,200@60Hz
- ワイド画面解像度対応
- オーディオ対応 - ベースレスポンスに優れた2.1chサラウンドオーディオ出力
- アクセスしやすいように、フロントパネルにコンソールオーディオポートを配置
- オートスキャンモード - 製品に接続された特定のコンピューターを自動的に切替表示
- HDCP準拠
- マルチプラットフォーム対応 - Windows、Linux、Mac、Sun
- コンソールマウスポートエミュレーション/バイパス機能対応で、ほとんどのマウスドライバーと 多機能マウスに対応
- キーボードエミュレーション機能 - 選択されていないポートのコンピューターもエラーなく起動
- Mac/Sunキーボードエミュレーション対応*3,4
- 多言語OSD対応 - 日本語、英語、ドイツ語、中国語（繁体字/簡体字）、スペイン語、ロシア語、フランス語
- 多言語キーボードマッピング - 日本語、英語(アメリカ/イギリス)、ドイツ語（ドイツ/スイス）、フランス語、スペイン語、イタリア語、ロシア語、ハンガリー語、スウェーデン語、韓国語、中国語(繁体 字/簡体字)対応
- ファームウェアアップグレード対応
* 2.個別切替を行う場合は、マウスエミュレーション機能を有効にする必要があります。
* 3.PC/ATキーボードでもキーの組み合わせでSun/Macキーボードの特殊キー入力が可能。Mac・SunコンピューターはUSB接続に対応していること。
* 4.Mac・Sun用キーボードも使用可能です。（Windowsマシンでは特殊キーが効きません）

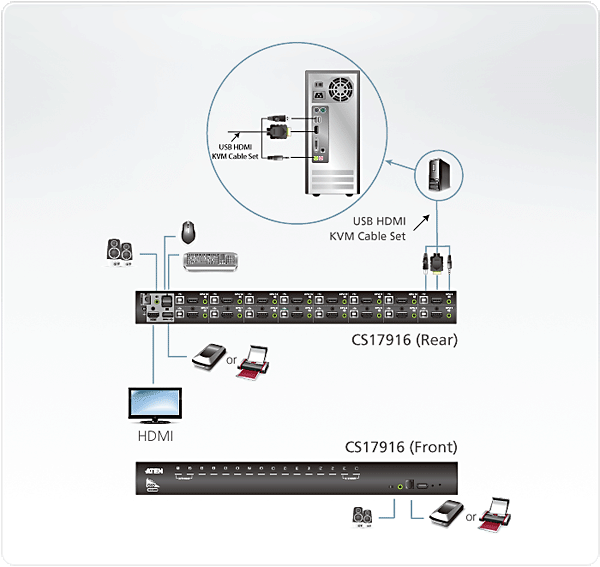

構成図
同梱品
- 2L-7D02UH×2
- ファームウェアアップグレードケーブル×1
- 電源アダプター×1
- フットパッドセット(4pcs)×1
- ラックマウントキット×1
- クイックスタートガイド×1
特長
| コンピューター接続数 | |
| ダイレクト | 16 |
| 最大 | 256（カスケード接続） |
| コンソール接続数 | |
| ローカル | 1 |
| コンピューター側対応インターフェース | USB |
| コンソール側対応インターフェース | USB |
| ポート選択 | OSD、ホットキー、プッシュボタン |
| コネクター | |
| コンソールポート | キーボード：USBタイプA メス×1 マウス：USBタイプA メス×1 モニター：HDMI メス×1 スピーカー：ステレオミニジャック×2（フロント側×1、リア側×1） |
| KVMポート | キーボード/マウス：USBタイプB メス×16 モニター：HDMI メス×16 スピーカー：ステレオミニジャック×16 |
| ファームウェアアップグレード | RJ-11×1 |
| USBハブ | USB2.0：USBタイプAメス×2（フロント側×1、リア側×1） |
| 電源 | DC電源ジャック×1 |
| スイッチ | |
| ポート選択 | プッシュボタン×16 |
| リセット | ピンホール型スイッチ×1 |
| ファームウェアアップグレード | スライドスイッチ×1 |
| LED | |
| オンライン/選択 | オレンジ×16 |
| USBリンク | グリーン×16 |
| 電源 | ダークグリーン×1 |
| エミュレーション | |
| キーボード/マウス | USB |
| 最大解像度 | 1080p / 1,920×1,200@60Hz |
| スキャンインターバル | 1～255秒 / 5秒（デフォルト） |
| 電源入力 | |
| 電源アダプター | 型番：0AD8-8005-40EGまたは0AD8-8005-40MG 入力：AC100V～240V 50/60Hz 出力：DC5V、4A |
| 消費電力 | 12.2 W |
| 動作環境 | |
| 動作温度 | 0～50°C |
| 保管温度 | -20～60°C |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 3.86 kg ( 8.5 lb ) |
| サイズ(W×D×H) | 433×258×44 mm |
| 同梱品 | 2L-7D02UH×2 ファームウェアアップグレードケーブル×1 電源アダプター×1 フットパッドセット(4pcs)×1 ラックマウントキット×1 クイックスタートガイド×1 |
| 対応KVMケーブル | 《HDMI KVMケーブル》 2L-7D02UH (1.8m) |
| カスケード対応製品 | CS1798、CS17916 |
