AD001HDE
AHD/HGDCVI/HDTVI/CVBSからHDMI/VGA/CVBS映像変換アダプター

AD001HDEは、監視カメラに採用されているHD-TVI、AHD、HDCVI、NTSC / PAL、960Hの映像ををHDMI / VGA /コンポジットビデオに変換します。
カメラ付近にカメラの映像を表示したモニターを設置したい場合などに最適なソリューションです。

DVRを接続するための出力ポート（ルー プアウトポート）も搭載。既存のCCTVシ ステムに監視 用のテレビを追加するのに最適なソリューションです。



WEB通販価格：19,800円 在庫なし

お 見積り・お問い合わせ　ご 注文はこちら





概 要・構成図 仕 様   製 品情報

  • HD-TVI、AHD、HDCVI、NTSC / PAL、960HをHDMI / VGA /コ ンポジットビデオに変換します。
  • 入力の解像度は最大1080p @ 25 / 30Hz 　HDMI、VGAでの出力は最大1080p @ 50 / 60Hzです。
  • CVBSディスプレイまたはDVR用出力ポート搭載。
  • １出力をHDMI / VGA / CVBSの内いずれかの形式で出力
  • Loop outポート搭載（映像のみ、カメラ制御信号etc.転送不可）

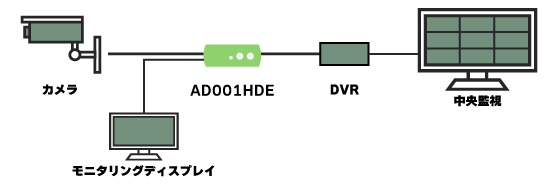

接続図






AD001HDE
入力ビデオフォーマット HD-TVI / AHD / HDCVI
出力ビデオフォーマット HDMI / VGA / CVBS
最大入力ビデオ解像度 1080p @ 25 / 30Hz
最大出力HDMI解 像度 1080p @ 60Hz
最大出力VGA解 像度 1920x1080 @ 60Hz
最大出力コンポジットビデオ解像度 480i、576i（NTSC、PAL）
ビデオ入力端子 BNC（75Ω1Vpp）×1
ビデオ出力端子 HDMIタイプA ×1、D-SUB 15×１、BNC（75Ω1Vpp）
ビデオループアウト BNC（75Ω1Vpp）×1
スイッチ タクトスイッチ×２
電源 ACアダプター　（12V 1A）
消費電力 12V　250mA
動作温度 0〜55℃
保管温度 -20〜85℃
湿度 最高95％
寸法 88 x 130 x 30mm
重量 270g

本製品は、カメラとモニターのアスペクト比が異なる場合、モニター画面へリサイズしてフル画面で出力します。

このため、入力解像度・出力解像度が異なる場合、縦長または横長で表示されます。

予め、カメラの入力解像度とモニターの対応解像度をご確認下さい。

（通常、アスペクト比が同じであれば、リサイズされた場合も引き延ばしされることはございません。）

商品名 AD001HDE
型番 AD001HDE
JANコード 4562117821542
定価 オープン
WEB通販価格 19,800円（税別：18，000円）　在庫なし
付属品 ACアダプター・簡易マニュアル
保証期間 ご購入後12ヶ月　（相性での動作不良は保証・サポート対応外です。）
