SN3402P
2ポートRS-232C/422/485セキュアデバイスサーバー（PoE対応）

SN3402Pは、レガシーなRS-232C/422/485シリアルデバイスを、セキュアにイーサネットへと接続し、場所を問わずコンピューターから遠隔でアクセスできるようにする1/2ポートのシリアルデバイスサーバーです。PLC、メーター、センサーからシリアルポート経由でデータを収集するSCADA（Supervisory Control and Data Acquisition）システムが多くの産業で使用されていることから、特に産業プロセス制御アプリケーションに適しています。

Web通販価格：￥49,500-　ATEN製品　10000円以上のご購入で 送料無料です。

お 見積り・お問い合わせ　ご 注文はこちら

SN3402P

特長

    シリアル機器のイーサネット接続を実現

    • 1または2ポートのRS-232Cシリアル通信データをEthernet経由でセキュアに伝送
    • ソフトウェアで設定可能な終端（120Ω)と、RS-485モードに統合されたロー/ハイ抵抗（1kΩまたは150kΩ）をプルして、信号の反射を回避
    • セキュアオペレーションモード - リアルCOM、TCPサーバー/クライアント、シリアルトンネル サーバー/クライアント、コンソール管理、コンソール管理ダイレクト（SSH）
    • 標準オペレーションモード - リアルCOMポート、TCPサーバー/クライアント、シリアルトンネル サーバー/クライアント、UDP、コンソール管理（Telnet）、コンソール管理ダイレクト（Telnet）
    • Windows、Linux、UNIX対応 Real COM、Real TTY、固定TTYドライバ付属
    • Javaビューワー（SSH/Telnet）またはPuTTYなどのサードパーティークライアントを介した便利なコンソール管理アクセス
    • JavaビューワーおよびSun Solarisを介したコンソールポートアクセスが容易（ブレークセーフ）
    • 1ポートあたり最大16の同時セッション対応
    • Modbus TCPとModbus RTU/ASCIIプロトコル間の変換を行うModbusゲートウェイとして使用可能


    ハードウェア

    • 冗長化電源 - AC電源アダプタおよびターミナルブロック
    • IEEE 802.3af準拠 PoE電源装置
    • シリアルポート、Ethernetポート、電源にサージ保護機能内蔵
    • DINレールへの取り付け、壁への取り付け、ラックマウント、卓上設置が可能
    • 110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k bpsのボーレートをサポート


    セキュリティ

    • TLS 1.2およびRSA 2048-bit暗号化対応
    • ユーザーアクセスおよび制御権限を設定可能
    • ローカル/リモート共にユーザーログイン認証あり
    • RADIUS等外部認証対応
    • セキュリティー保護のためのIPアドレスフィルター


    システム管理

    • 分かりやすいwebブラウザGUI
    • Webベースのクイック・セットアップ・ウィザードでスピーディーな設定が可能
    • メニュー選択形式のTelnet/SSH CUI
    • 接続されたシリアルデバイス（ターミナルブロックを含む）のオンライン/オフライン検出 - デバイス状態の監視用に、デバイスが（電源障害などの理由で）オフラインの場合にイベント通知を自動的に送信
    • システムイベントログは内部メモリーまたはSyslogサーバーに保存
    • ポートログは内部メモリーまたはSyslogサーバーに保存
    • SNMPエージェント対応（v1 / v2c）
    • イベント通知 - SMTPメールとSNMPトラップ（v1/v2c）の通知をサポート
    • システム設定のバックアップ/リストアおよびファームウェアのアップグレードが可能
    • 64KBポートバッファーでネットワークがダウンしたときのデータ損失を防止
    • NTPでタイムサーバーと同期
    • 多言語対応webブラウザGUI

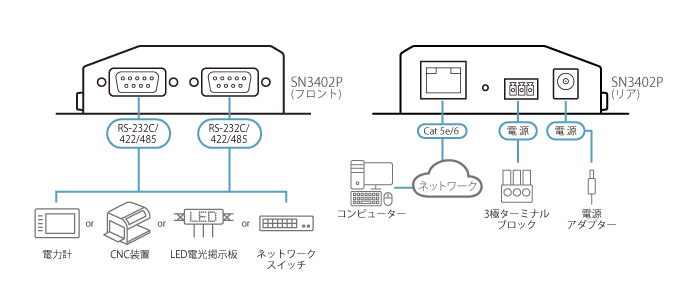

      構成図

      SN3402P



      同梱品

      • ターミナルブロック×1
      • フットパッド（4pcs）×1
      • DINレール マウントキット×1
      • クイックスタートガイド×1



      機能
      コネクター
      シリアル DB-9 オス×2
      ネットワーク RJ-45 メス×1
      電源 DCジャック×1、3極ターミナルブロック×1、
      RJ-45×1（PoE、IEEE 802.3af）
      スイッチ
      リセット ピンホール型スイッチ×1
      LED
      電源 1（Green）
      ステータス 1（Yellow Green / Red）
      10/100 Mbps 2（Green / Orange）
      ポート 2（Green / Orange）
      入力電圧 DCジャック：DC 9V
      （オプション電源アダプター）
      ターミナルブロック：DC 9～48V、PoE：DC 48V
      消費電力 DC48V:1.30W:6BTU
      POE:1.48W:7BTU
      インターフェース
      シリアル RS-232C：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND RS-422：Tx+、Tx-、Rx+、Rx-、GND
      RS-485-4w：Tx+、Tx-、Rx+、Rx-、GND
      RS-485-2w：Data+、Data-、GND
      RS-485プルハイ/プルロー：1kΩ、150kΩ
      ボーレート：110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230400、460800、921600bps
      データビット：5、6、7、8
      パリティ：なし、偶数、奇数、スペース、マーク　ストップビット：1、1.5、2
      フローコントロール：RTS/CTS、DTR/DSR、XON/XOFF
      ネットワーク 標準：10Base-T/100Base-TX、自動認識
      保護：1.5KVマグネティック・アイソレーション
      産業用プロトコル イーサネット：Modbus TCPクライアント（マスター）、Modbus TCPサーバー（スレーブ）
      シリアル：Modbus RTU/ASCIIマスター、Modbus RTU/ASCIIスレーブ
      Modbusマスターモードでは最大16接続、Modbusスレーブモードでは最大32接続
      規格準拠 EMC：EN55032/35
      EMI：CISPR32、FCC Part 15B Class A
      EMS：
      IEC61000-4-2ESD：コンタクト：4kV、エア：8kV
      IEC61000-4-3RS：80MHz～1GHz：3V/m
      IEC61000-4-4EFT：電源：1kV、信号：0.5kV
      IEC61000-4-5サージ：電源：2kV（電源アダプター）、1kV（ターミナルブロック）、信号：1kV
      IEC61000-4-6CS：150kHz～10MHz：3V/m、10kHz～30MHz：3～V/m、30kHz～80MHz：1V/m
      IEC61000-4-8PFMF
      IEC61000-4-11DIP
      安全性：UL60950-1およびUL62368-1規格準拠
      RoHS
      動作環境
      動作温度 0～60℃
      保管温度 -40～75℃
      湿度 5～95%RH、結露なきこと
      ケース
      ケース材料 メタル
      重量 0.22 kg
      サイズ(W×D×H) 9.80 x 11.70 x 2.60 cm
      セットアップ デスクトップ、壁掛け、DINレールへのマウント、ラックマウント（VE-RMK1Uを使用）*
      *ラックマウントキット(VE-RMK1U)は別売りです。
