VE811
HDMIツイストペアケーブルエクステンダー(4K対応)
VE811は、1系統の4K※の HDMI信号を1本のカテゴリ6aケーブルやATEN製HDBaseTアライアンス推奨カテゴリ6 SF/UTPケーブル（型番:2L-2910)で、最大100m延長できるHDBaseT対応HDMIツイストペアケーブルエクステンダーです。
VE811は、3D、Deep Color、HDロスレスオーディオフォーマット、CECパススルーのHDMI仕様に準拠し、最大解像度4K※、Dolby Digital 5.1、DTS HD audioに対応しています。さらに、ロングリーチモード機能により、HDMI信号をツイストペアケーブル1本で、最大150m延長できます。
また、VE811は非常にコンパクトなので、設置場所を選びません。会議室等、高品質なHDMI映像を長距離延長する必要がある環境に最適な製品です。
※ 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、 4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
Web
通販価格：￥83,820- ATEN製品 10000円以上のご購入で送料
無料です。
特長
- ツイストペアケーブル1本で長距離伝送可能なHDBaseT準拠
- HDBaseTロングリーチモード - HDMI信号をツイストペアケーブル1本で解像度1080pで最大150m延長可能
- HDMI(3D, Deep Color, 4K※)、 HDCP 2.2準拠
- 解像度（延長距離） - カテゴリ6aケーブル使用時は最大4K※（100m)、カテゴリ5e/6ケーブル使用時は最大4K※(70m)
- CEC準拠 - リモコン1台でHDMIデバイス同士の通信・制御が可能
- ワイドスクリーン対応
- プラグアンドプレイ - ソフトウェア不要
- 8KV/15KV ESD保護および1KVサージ保護
- ラックマウント対応
* STPケーブルまたはATEN製HDBaseTアライアンス推奨カテゴリ6 SF/UTPケーブル（型番:2L-2910)のご使用を推奨します。
* ソースデバイスとの接続用HDMIケーブルは同梱されていません。型番2L-7D02H-1を別途ご購入ください。
※ 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、 4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
構成図
機能
| Function | VE811R | VE811T |
| デバイス接続数 | - | 1 |
| ビデオ入力 | ||
| インターフェース | - | HDMIタイプA メス×1 |
| インピーダンス | - | 100 Ώ |
| 最大距離 | - | ソースデバイスとの最大距離：2 m |
| ビデオ出力 | ||
| インターフェース | HDMIタイプA メス×1 | - |
| インピーダンス | 100 Ώ | - |
| オーディオ | ||
| 入力 | - | HDMIタイプA メス×1 |
| 出力 | HDMIタイプA メス×1 | - |
| コネクター | ||
| ユニット間 | RJ-45×1 | RJ-45×1 |
| ファームウェアアップグレード | ミニジャック×1 | ミニジャック×1 |
| 電源 | ロック式DC電源ジャック×1 | ロック式DC電源ジャック×1 |
| ビデオ | ||
| 解像度/距離 |
カテゴリ6aケーブル、ATEN製カテゴリ6ケーブル（型番:2L-2910)使用時:4K※/100m、1080p/100m カテゴリ5e/6ケーブル使用時: 4K※/70m、1080p/100m |
カテゴリ6aケーブル、ATEN製カテゴリ6ケーブル（型番:2L-2910)使用時:4K※/100m、1080p/100m カテゴリ5e/6ケーブル使用時: 4K※/70m、1080p/100m |
| 最大データ伝送速度 | 10.2Gbps | 10.2Gbps |
| 最大ピクセルクロック | 340 MHz | 340 MHz |
| 規格準拠 | HDMI (3D, Deep Color, 4K※) 、 HDCP 2.2、CEC | HDMI (3D, Deep Color, 4K※) 、 HDCP 2.2、CEC |
| 最大距離 | カテゴリ6aケーブル、ATEN製カテゴリ6ケーブル（型番:2L-2910)使用時：
最大100m (4K※、1080p) カテゴリ5e/6ケーブル使用時： 最大100m (1080p)、70m(4K※) ロングリーチモード有効時：最大150m（1080p） |
カテゴリ6aケーブル、ATEN製カテゴリ6ケーブル（型番:2L-2910)使用時：
最大100m (4K※、1080p) カテゴリ5e/6ケーブル使用時： 最大100m (1080p)、70m(4K※) ロングリーチモード有効時：最大150m（1080p） |
| スイッチ | ||

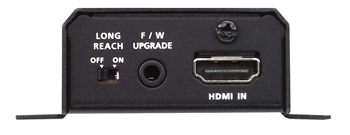

| ロングリーチモードスイッチ | スライドスイッチ(ON/OFF)×1 | スライドスイッチ(ON/OFF)×1 |
| LED | ||
| ビデオ出力 | レッド×1 （点灯：HDCP対応、点滅：HDCP非対応） |
- |
| リンク | レッド×1 | レッド×1 |
| 電源 | グリーン×1 | グリーン×1 |
| 電源入力 | ||
| 電源アダプター | 型番：0AD8-0F05-26MG 入力：AC 100～240V 50/60Hz 出力：DC5V 2.6A |
型番：0AD8-0F05-26MG 入力：AC 100～240V 50/60Hz 出力：DC5V 2.6A |
| 消費電力 | DC5V:3.77W:18BTU DC5V:3.84W:18BTU |
DC5V:3.77W:18BTU DC5V:3.84W:18BTU |
| 動作環境 | ||
| 動作温度 | 0～40℃ | 0～40℃ |
| 保管温度 | -20～ 60℃ | -20～ 60℃ |
| 湿度 | 0～80% RH、結露なきこと | 0～80% RH、結露なきこと |
| ケース | ||
| ケース材料 | メタル | メタル |
| 重量 | 0.17 kg ( 0.37 lb ) | 0.16 kg ( 0.35 lb ) |
| ブラケット付サイズ(W×D×H) | 87×73×25 mm | 87×73×25 mm |
| ブラケット無サイズ(W×D×H) | 82×52×24 mm | 82×52×24 mm |
| 同梱品 | （VE811の同梱品） 電源アダプター×2 クイックスタートガイド×1 |
（VE811の同梱品） 電源アダプター×2 クイックスタートガイド×1 |
| 対応ATEN製品 | ||
| 対応VanCryst製品 | 《HDMIケーブル抜け防止ホルダー》 2X-EA12 《ラックマウントキット》 VE-RMK1U |
《HDMIケーブル抜け防止ホルダー》 2X-EA12 《ラックマウントキット》 VE-RMK1U |
| 対応ケーブル | 《HDMIケーブル》 2L-7D02H-1 《カテゴリ6 STPケーブル》 2L-NS06xxxシリーズ 《HDBaseTアライアンス推奨カテゴリ6 SF/UTPケーブル》 2L-2910 |
《HDMIケーブル》 2L-7D02H-1 《カテゴリ6 STPケーブル》 2L-NS06xxxシリーズ 《HDBaseTアライアンス推奨カテゴリ6 SF/UTPケーブル》 2L-2910 |
| 注意 | ※ 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、 4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。 | ※ 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、 4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。 |
