VM5808H
8入力8出力HDMIマトリックススイッチャー（ビデオウォール対応）
VM5808Hは、8系統のHDMI信号を8系統に切替・分配できる、HDMIマトリックススイッチャーです。オーディオ/ビデオの出力は個別にマトリックス状に切り替え
ることができます。また、各ポートの接続状況は、製品本体フロントパネルにあるLCDにて確認することができます。さらに、ビデオウォール機
能が追加され、わかりやすくて使い勝手のいいWeb
GUIを使用して、表示方法を簡単に予め16通り設定することができるようになりました。
特別に設計されたVM5808Hの技術の一つに、FPGAマトリックスシステムアーキテクチャを使用したシームレス切替機能があります。この
機能はフレームバッファーによって、途切れることのないビデオストリーミング、リアルタイム切替、そして、安定した信号伝送を保証します。
また、VM5808Hは高パフォーマンスなスケーリングエンジンを搭載しており、入力機器の解像度を出力ディスプレイの実効解像度に合わせて
スケーリングします。このため、入力機器のビデオ解像度が混在していても、最適な解像度で映像をお楽しみいただけます。
VM5808Hは、ステージにおけるプレゼンテーション、コンペ、制御室をはじめ、その他、リアルタイムでのコンテンツ表示が必要とされる
ケースへの導入に適した製品です。
終息しました
特長
- 8系統のHDMI信号を8系統にマトリックス分配切替
- ビデオウォール対応 - わかりやすいWeb GUIを使用して、16通りの表示パターンを設定可能
- HDMI (3D、Deep Color）およびHDCP 1.4準拠
- 高パフォーマンスのスケーラー機能により高画質を提供※1
- 1台からの入力を複数のディスプレイに分配可能
- シームレス切替 - フレームバッファーによる継続的なビデオストリーム、リアルタイムな切替、安定した信号送信が可能※2
- EDIDエキスパート機能 - 自動/手動で適切なEDIDモードを選択可能
- EDID設定のカスタマイズが可能

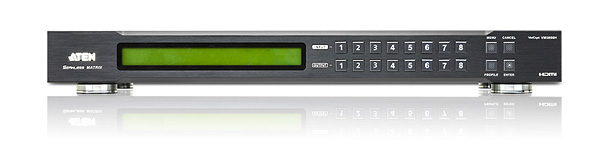

- ローカル側での操作 - フロントパネルのLCDディスプレイ、プッシュボタン、IRリモコン
- リモート側での操作 - ブラウザベースのGUI、シリアルコントローラー、Telnet
- ハイエンドシステムコントロール用の双方向RS-232シリアルリモートポート搭載
- 解像度 - HDTV解像度480p、720p、1080i、1080p (1,920×1,080)
- Dolby True HDおよびDTS HD Master Audio対応
- CEC 準拠
- 3階層、最大32ユーザーまでアカウント作成可能
- リモコン用IR信号に対応
- ファームウェアアップグレード対応
- ラックマウント対応
- フルメタルケース
*
ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
※1
スケーラーの解像度は、製品出荷時には720pに設定されています。セットアップされましたら、お使いの環境に応じてWebブラウザのインターフェースより設定を変更して
ください。
※2
シームレス切替を有効にした場合、ビデオ出力は3D、Deep
Colorやインターレース解像度（例：1080i）を表示できません。これらの機能を使用する場合は、シームレス切替機能を無効にしてください。
シームレス切替対応 解像度
| VM5808H |
| 1,024×768@60Hz |
| 1,280×1,024@60Hz |
| 1,400×1,050@60Hz |
| 1,600×1,200@60Hz |
| 1,920×1,200@60Hz |
| 1,280×720@60Hz(720P) |
| 1,920×1,080@60Hz(1080P) |

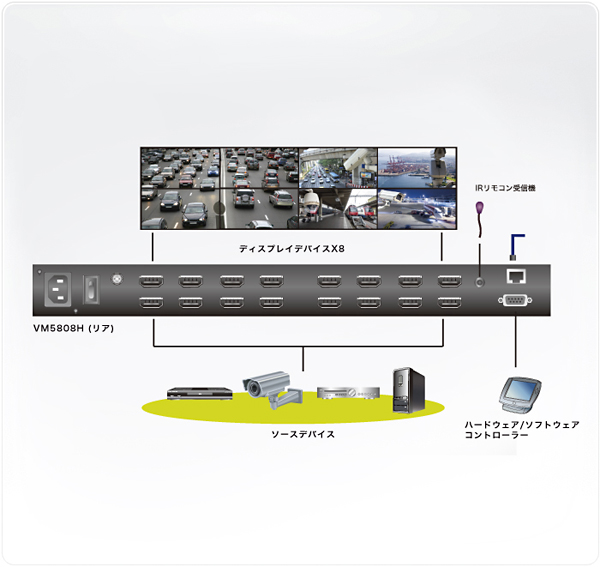

構成図
同梱品
- 電源ケーブル×1
- IRリモコン×1
- IRレシーバー×1
- ラックマウントキット×1
- クイックスタートガイド×1
機能
| デバイス接続数 | 8 |
| ディスプレイ接続数 | |
| 最大 | 8 |
| ビデオ入力 | |
| インターフェース | HDMIタイプA メス×8 |
| インピーダンス | 100 Ω |
| 最大距離 | ソースデバイスとの最大距離：2 m |
| ビデオ出力 | |
| インターフェース | HDMIタイプA メス×8 |
| インピーダンス | 100 Ω |
| 最大距離 | ディスプレイとの最大距離：15 m |
| ビデオ | |
| 最大データ伝送速度 | 6.75 Gbps |
| 最大ピクセルクロック | 225 MHz |
| 規格準拠 | HDMI(3D、Deep Color)、HDCP 1.4、CEC |
| 最大解像度 | 最大1080p |
| 制御 | |
| イーサネット | RJ-45メス×1 |
| IR | 入力：ミニジャック×1 |
| RS-232 | コネクター: DB-9ピン メス×1 ボーレート/プロトコル: ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無 |
| EDID設定 | デフォルト / ポート1 / リミックス / カスタマイズ（EDIDウィザード対応） |
| スイッチ | |
| 選択 | In：プッシュボタン×8 Out：プッシュボタン×8 Cancel：プッシュボタン×1 Menu：プッシュボタン×1 Profile：プッシュボタン×1 Enter：プッシュボタン×1 |
| 電源 | ロッカースイッチ×1 |
| 電源 | |
| コネクター | 3極AC電源ソケット×1 |
| 電源仕様 | AC 100～240V、50/60Hz、1A （日本仕様はPSE対応 3P/100V電源コードを同梱） |
| 消費電力 | 60 W |
| 動作環境 | |
| 動作温度 | 0～50°C |
| 保管温度 | -20～60°C |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 4.03 kg ( 8.88 lb ) |
| サイズ(W×D×H) | 433×263×44 mm |
| 同梱品 | 電源ケーブル×1 IRリモコン（型番：2XRT-0106G)×1 IRレシーバー（型番：2XRT-0003G）×1 ラックマウントキット×1 クイックスタートガイド×1 |
