CL1008
8ポート PS/2 VGA LCD KVMドロワー（デイジーチェーンポート搭載）

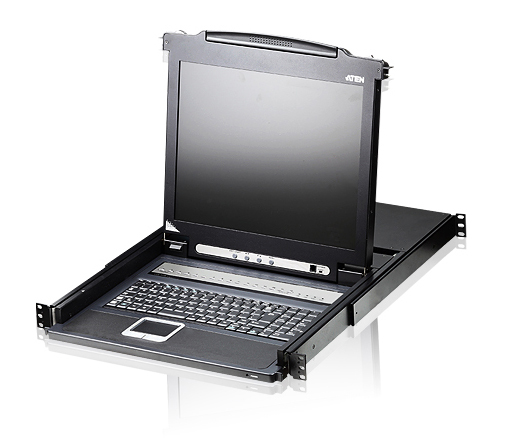

CL1008は、8台のコンピュータ切替機能を搭載したKVMドロワーです。本製品は1台で使用することはもちろん、最大15台のKVMスイッチを追加してデイジーチェー ン接続することもできますので、この場合、1箇所のKVMコンソールから最大256台のコンピュータを管理することができます。
CL1008はシステムラック1Uサイズにキーボード、17インチLCDモニタ、およびタッチパッドを統合した構造を採用していますので、 ユーザーは本製品によってサーバールームの省スペース化や作業の効率化が実現できます。




終息しました

お 見積り・お問い合わせ　ご 注文はこちら



RoHS

CL1008

CL1008

CL1008



特長

  • Slideaway™17インチLCD一体型 8ポートKVMドロワー
  • LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
  • デイジーチェーン接続でKVMスイッチを増設可能－KVMスイッチの追加は最大15台まで、最大256台のコンピュータを操作可能
  • コンピュータ切替方法 - プッシュボタン、ホットキー、OSD
  • オートスキャン機能 - 選択したコンピュータの画面のみを自動的に監視
  • ブロードキャスト対応 - キーボードから入力したコマンドを、製品に接続されている全コンピュータに対して実行することが可能
  • ホットプラグ対応 - スイッチの電源を切ることなくコンピュータの追加や取り外しが可能
  • 2レベルユーザーアクセス制御 - 最大4名のユーザーおよび1名のアドミニストレーターの作成可能、各ユーザーにはポート別アクセス権限を設定可能
  • 各コンピュータの解像度は製品のLCDモニタに適した設定に自動調節
  • ファームウェアアップグレード可能
  • 日本語配列、テンキー付きフルキーボード（105キー）、ホットキーおよびOSD呼び出し専用 キー付き
  • 取り付け奥行きが調節可能で、マウント作業が容易なレールキットを同梱（ロング/ショート選 択）
  • マルチプラットフォーム対応 - Windows、Linux、FreeBSD
  • 対応キーボード言語 - 日本語、英語（US/UK)、フランス語、ドイツ語（ドイツ/スイス）、ハンガリー語、イタリア語、韓国語、ロシア語、スペイン語、スウェーデン語、中国語（繁体字）



・CL1008ご注文用型番一覧
本製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプをご指定くださ い。

LCDサイズ ポート数 ご注文用型番
ショートレール（型番：2X-011G）
対応ラック奥行：42cm - 70cm		 ロングレール（型番：2X-012G）
対応ラック奥行：68cm - 105cm
17インチLCDモデル 8 CL1008MJJS CL1008MJJL

 ※ 注意：ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際に は、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。



構成図

CL1008



同梱品

  • 2L-5202P(1.8m)ケーブル×2
  • ファームウェアアップグレードケーブル×1
  • 電源ケーブル(1.8m)×1
  • イージーセットアップラックマウントキット(ショートorロング)×1
  • クイックスタートガイド×1



特長

コンピューター接続数
ダイレクト 8
最大 128（デイジーチェーン接続）
コンソール接続数
ローカル 1
コンピューター側対応インターフェース PS/2
ポート選択 OSD、ホットキー、プッシュボタン
コネクター
KVMポート キーボード/マウス/モニター：SPHD　メス(イエロー)×8
デイジーチェーンポート OUT：DB-25ピンオス×1
ファームウェアアップグレード RJ-11×1
電源 3極AC電源ソケット×1
スイッチ
ポート プッシュボタン×8
リセット ピンホール型スイッチ×1
電源 ロッカースイッチ×1
ファームウェアアップグレード スライドスイッチ×1
LCD調節 プッシュボタン×4
LED
オンライン オレンジ×8
選択 グリーン×8
電源 ダークグリーン×1
Lock Num Lock (グリーン)×1
Caps Lock (グリーン)×1
Scroll Lock (グリーン)×1
エミュレーション
キーボード/マウス PS/2
スキャンインターバル 1～255秒（ユーザー設定）/5秒（デフォルト）
パネル仕様
画面サイズ 17インチ
ピクセルピッチ 0.264 mm×0.264 mm
対応色 1677万色
コントラスト比 1000:1
輝度 250 cd/m²
応答時間 5ミリ秒
視野角 170°(水平)、160°(垂直)
ビデオ
17インチLCD 最大1,280×1,024@75Hz、DDC2B準拠
電源仕様 AC 100～240V、50/60Hz、1A
（日本仕様はPSE対応3P/100V電源コードを同梱）
消費電力
17インチLCD 15 W
動作環境
動作温度 0～40℃
保管温度 -20～60℃
湿度 0～80% RH、結露なきこと
ケース
ケース材料 メタル、プラスチック
重量 13.34 kg ( 29.38 lb )
サイズ(W×D×H) 480×641×44 mm
同梱品 2L-5202P(1.8m)ケーブル×2
電源ケーブル(1.8m)×1
ファームウェアアップグレードケーブル×1
イージーセットアップラックマウントキット(ショートorロング)×1
クイックスタートガイド×1
対応KVMケーブル 《PS/2 KVMケーブル》
2L-5201P(1.2m)
2L-5202P(1.8m)
2L-5203P(3m)
2L-5206P(6m)

《USB KVMケーブル》
2L-5202UP（1.8m）
2L-5203UP（3m）
2L-5206UP（6m）
＊注意：標準でPS/2ケーブル2L-5202P(1.8m)×2が付属しています。
対応ATEN製品
デイジーチェーン対応製品 ACS1208A
ACS1216A
デイジーチェーン用ケーブル 2L-1700(0.6m)
2L-1701(1.8m)
2L-1703(3m)
2L-1705(5m)
2L-1715(15m)
